　　西马龙近期推出的新一代扫振一体电动牙刷X1，产品基于深圳宇凡微电子驱动一体式扫振伺服模块进行设计，电动牙刷论坛了解到，该方案最高可支持65000次每分钟的振动频率以及60°的摆幅，性能表现相当不错。

　　西马龙这款扫振电动牙刷X1将扫刷和振动功能结合，支持40000次/分钟振动频率以及符合人体工学的40°摆幅，实现科学的口腔护理健康。此外产品还有自动休眠、抬起唤醒、飞行模式等功能。下面电动牙刷论坛就对这款产品进行详细拆解，一起来看看产品的设计做工。

　　包装内含西马龙扫振电动牙刷X1机身、刷头、充电线、壁挂支架、使用说明书等。

　　值得一提的是，西马龙这款扫振电动牙刷X1拥有粉、蓝、白、黑四种配色可选，本次展示的是蓝、白配色款式。下面以白色款为例进行详细展示和拆解。

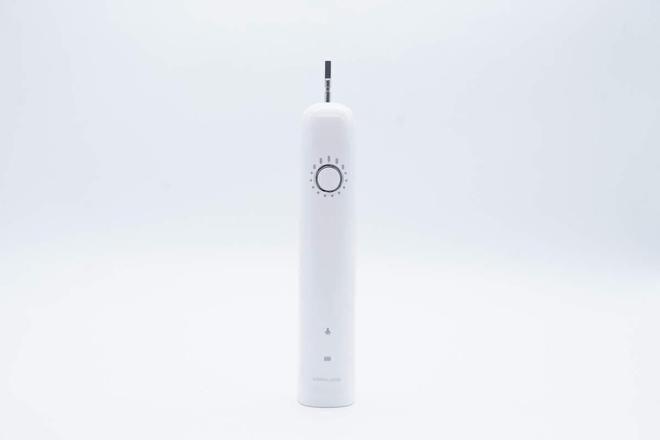

　　西马龙这款扫振电动牙刷X1基于经典圆柱样式设计，机身表面钢琴烤漆工艺处理，温润通透，拥有陶瓷般触感。

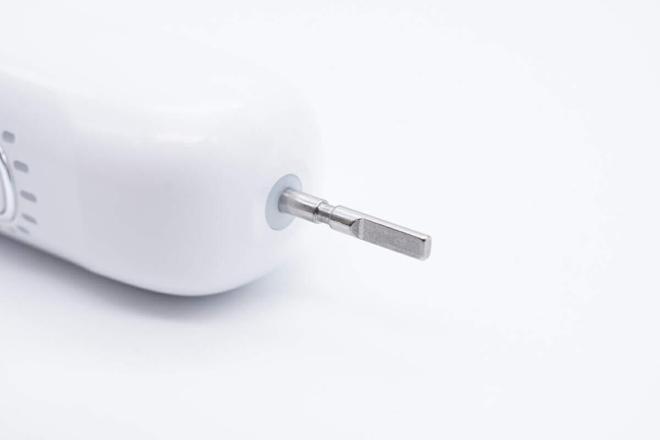

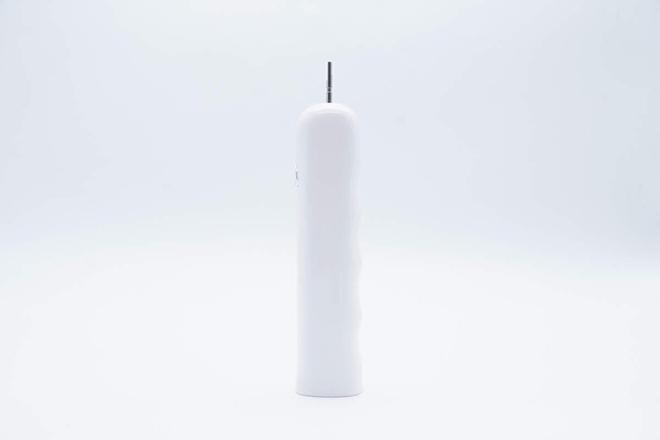

　　顶部输出金属轴特写，非全圆柱造型设计，可以有效避免长时间使用后出现松动打滑状况。

　　机身正面上方设有功能键，支持抬起唤醒，单击开机/暂停/切换模式，三秒自动锁定当前模式。

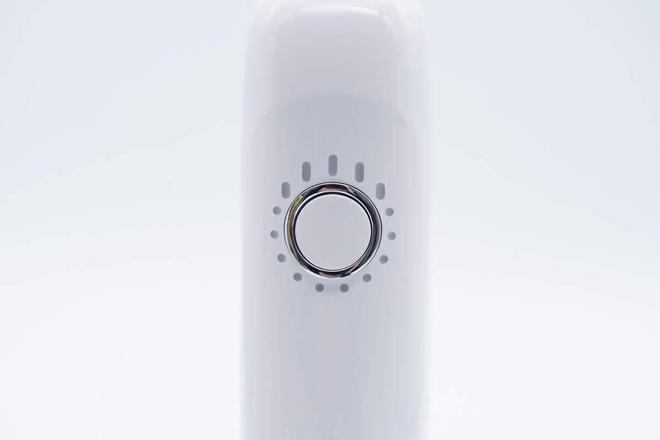

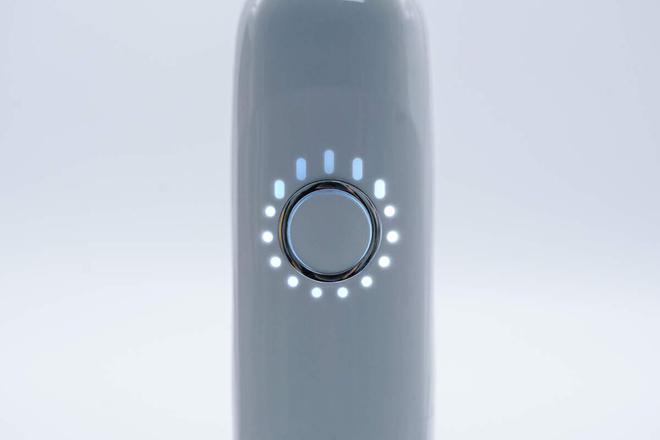

　　功能键外围设有亮银装饰环以及两种指示灯，上方长条指示灯为档位指示灯，从左到右依次代表1~5档。下方圆形指示灯为唤醒和工作模式指示灯。

　　关机状态下，长按2秒功能键进入飞行模式，飞行模式指示灯亮绿光提示，再次长按会解锁。

　　电池组采用的是聚合物锂电池，型号DLJN181850，额定容量900mAh 6.66Wh，充电限制电压8.4V，标称电压7.4V，制造商为深圳市动力劲能科技有限公司。

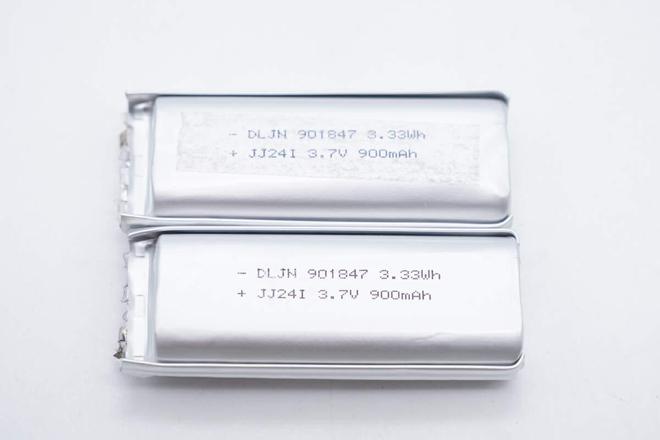

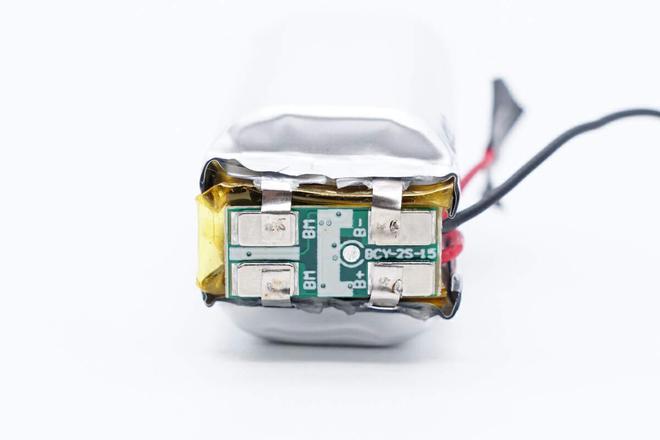

　　电池包由动力劲能两块锂聚合物电芯串联组成，单颗规格为3.33Wh 3.7V 900mAh。

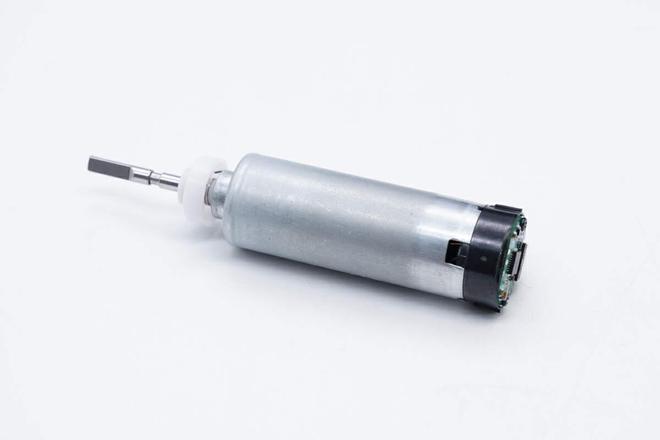

　　电机两端套有白色塑料壳保护，壳体上有BL1751S-A等信息，额定电压7.4V。

　　伺服电机和驱动板为一体式设计，整个扫振伺服模块由深圳宇凡微电子提供，振动控制、功率管理和保护机制等均由模块实现，只需开发控制板即可实现完整功能，如此设计可大大简化设计流程。

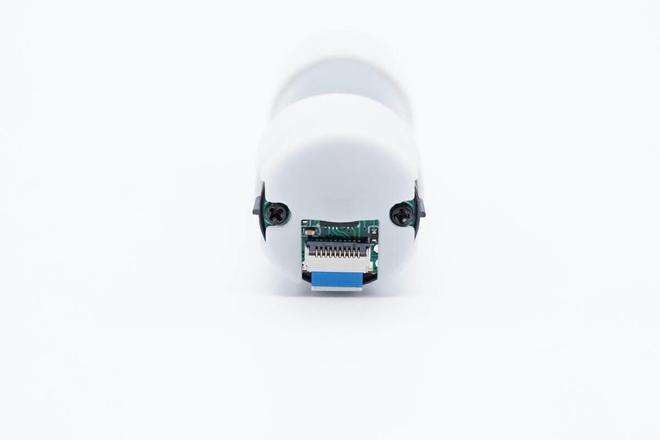

　　驱动板上焊接一颗驱动芯片和20mΩ电流取样电阻，为单芯片解决方案。电机通过排线座供电，并通过UART接口进行振动幅度，振动频率，扫动幅度和扫动频率控制。

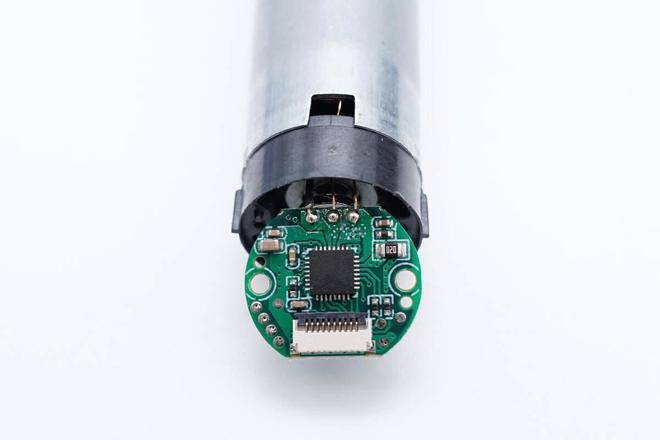

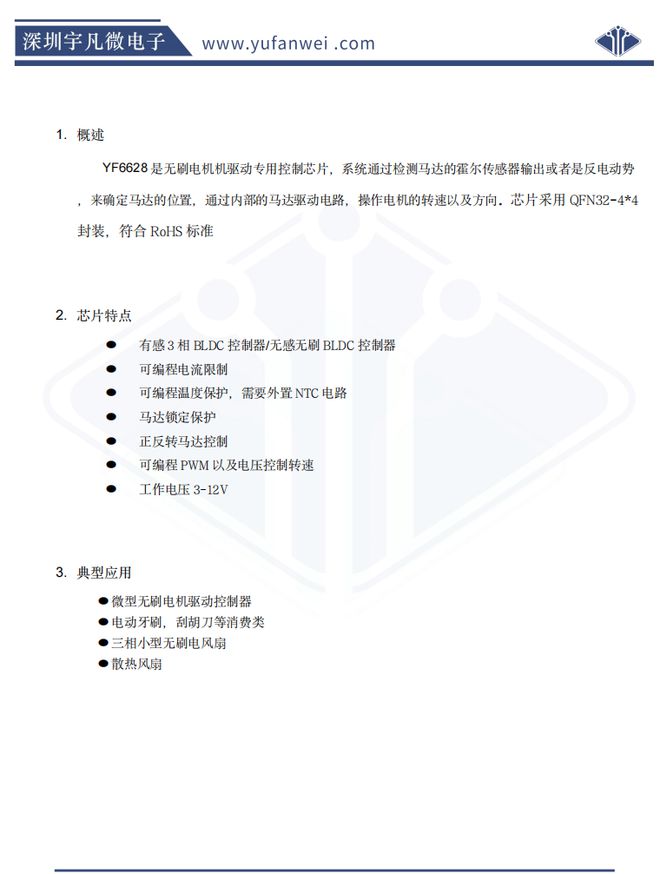

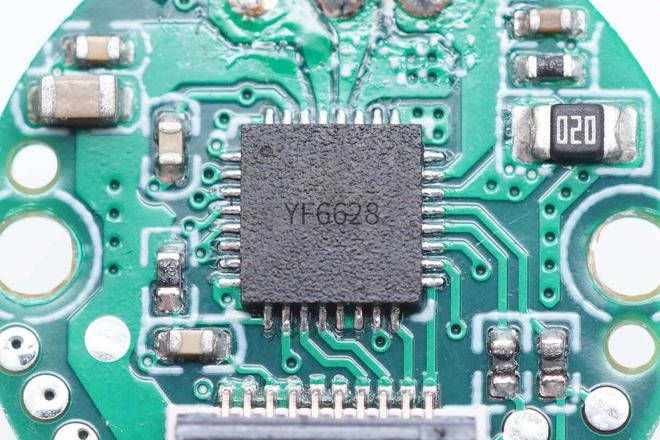

　　电机驱动芯片来自深圳宇凡微电子，型号YF6628，这是一款无刷电机驱动专用控制芯片，系统通过检测马达的霍尔传感器输出或者是反电动势来确定马达的位置，通过内部的马达驱动电路，操作电机的转速以及方向。芯片采用QFN32-4*4封装，符合RoHS标准。

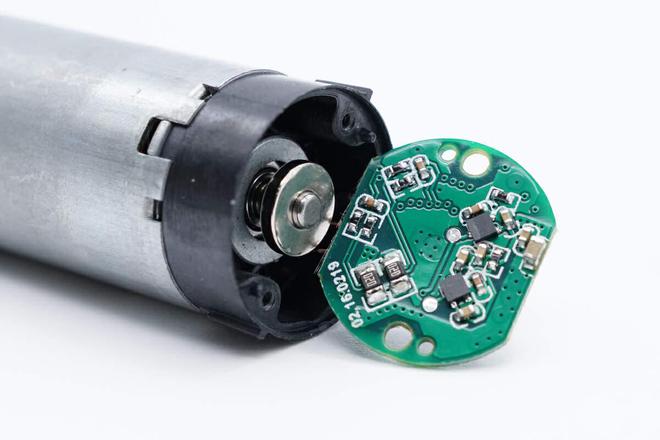

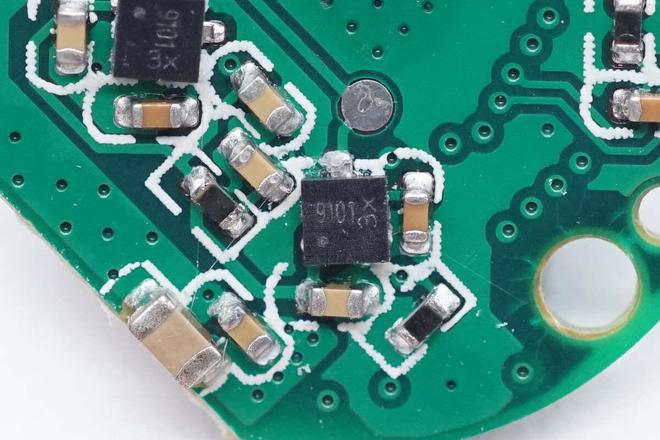

　　驱动板另一面焊接两颗霍尔元件和两颗20mΩ取样电阻，两颗霍尔元件用于检测转子位置，三颗20mΩ电阻用于检测驱动电流，进行过流保护。

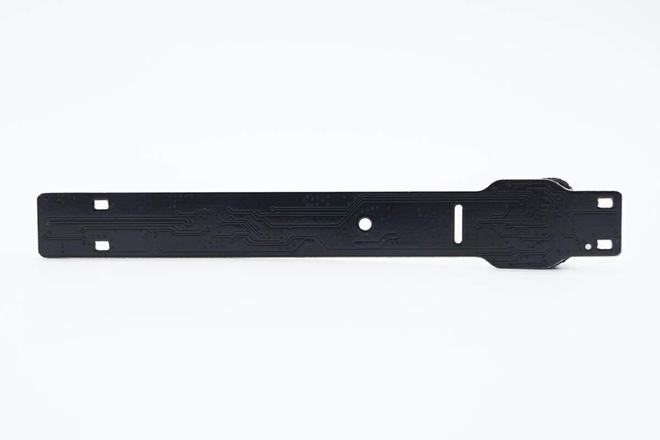

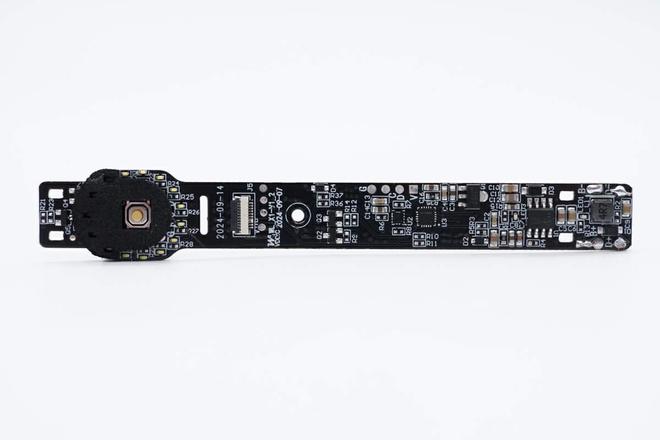

　　黑色PCB板上设计控制功能电路，设有电池充电芯片、主控MCU等器件，左侧指示灯区域贴有泡棉保护。

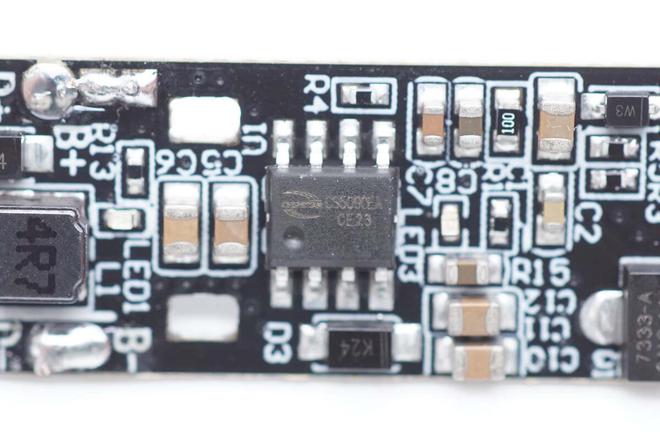

　　电池升压充电芯片来自Chipstar智浦欣微，型号CS5090EA，这是一款5V输入，最大1.5A充电电流，支持双节锂电池串联应用的升压充电管理IC，采用ESOP8L封装。CS5090EA集成功率MOS，采用异步开关架构，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低BOM成本。

　　西马龙扫振电动牙刷X1拥有粉、蓝、白、黑四种配色可选，可满足不同用户的审美，同时机身拥有陶瓷般触感，手感舒适抗脏污。产品采用时下主流USB-C充电接口，日常充电方便，差旅携带更是无需额定带线，降低用户的整理携带成本。充一次电可使用近60天，续航表现亮眼。产品还附送纤细护龈款和专业清洁款刷头各两支，以满足不同人群选择。

　　电动牙刷论坛通过拆解了解到，西马龙扫振电动牙刷X1内置动力劲能二串聚合物电池包和深圳宇凡微电子的驱动一体式扫振伺服电机，并使用宇凡微电子YF6628无刷电机驱动专用控制方案。智浦欣微CS5090EA升压充电芯片为电池包充电，一颗MCU用于整机控制，陀螺仪检测刷牙动作。产品内部结构紧凑，做工可靠。

　　深圳宇凡微电子驱动一体式扫振伺服模块拥有完整的振动控制、保护等功能，同时可以适配市面上主流控制方案，兼容性好设计简单，有效提升客户产品研发效率。如有需要，深圳宇凡微电子同样也可以根据客户需求提供一整套方案支持，帮助客户产品快速量产和上市。如对此方案有进一步了解的想法，欢迎联系深圳宇凡微电子洽谈。
