支持两电池及影石Insta360X5同时充电影石多功能充电管家拆解
发布时间:2026-04-09 14:55:00 次浏览
今年上半年，影石Insta360发布了X5全景相机，凭借8K画质、AI三芯片和智能剪辑功能，成为高端全景相机的标杆产品，适合运动爱好者、内容创作者和旅行记录者使用。
本期要介绍拆解的多功能充电管家便是专为影石Insta360 X5设计，产品形态做了升级，整体轻便小巧，外出携带更方便。
此外配置有两个电池槽以及自带USB-C输出线，可同时为两块电池以及影石Insta360 X5充电，并且支持PD快充协议，28分钟即可将第一节电池电量充至80%，充电效率飞涨，拍摄续航无忧。下面我们就来看看这款配件的具体设计做工。
影石Insta360 X5多功能充电管家采用PC阻燃材质黑色塑料外壳，表面磨砂抗指纹，边角过度圆润。
指示灯黄灯持续闪烁表示充电中并且电池电量低于80%；绿灯持续闪烁表示充电中并且电池电量大于80%；绿灯常亮表示充电完成；指示灯熄灭表示已断开外部电源。

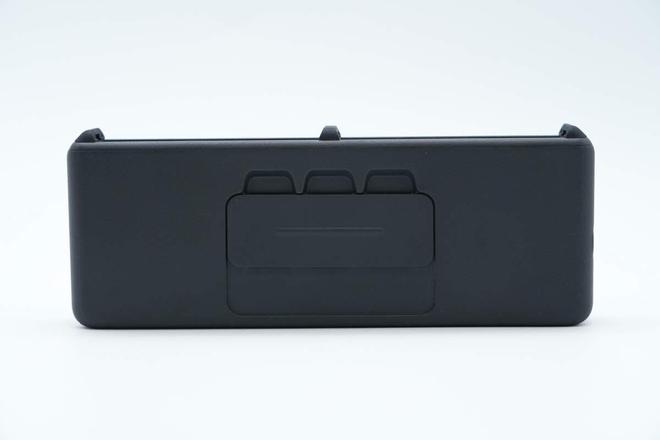

机身背面设计有Micro SD卡收纳卡槽，盖板滑动式设计，中心设计一道凸起方便滑动操作。
底部设有USB-C线端子收纳槽，端子外壳磨砂并设计有右指向的内凹三角形提示。

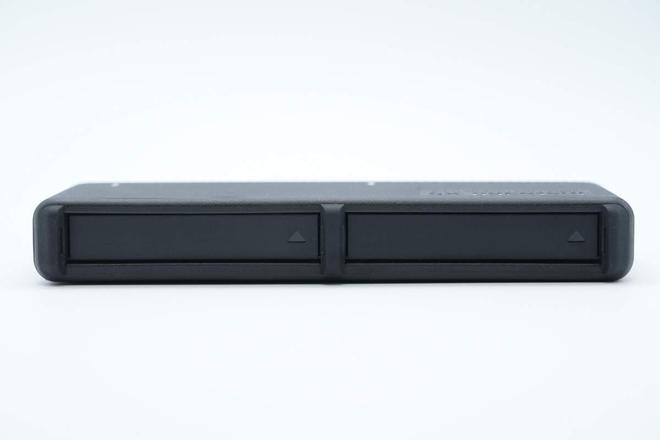

影石Insta360 X5多功能充电管家配置两个电池槽，顶部设有舱盖保护。
影石Insta360 X5多功能充电管家采用双层壳体设计，之间通过卡扣进行固定。

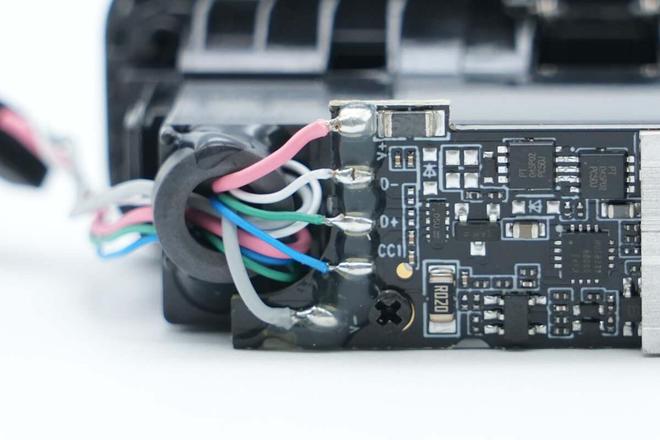

PCB板使用螺丝进行固定，USB-C自带线套有抗干扰磁环，磁环和导线焊接处均打胶处理。
拆掉螺丝拆分PCB板以及铝散热板，两者之间填充粉色导热凝胶帮助传递热量。

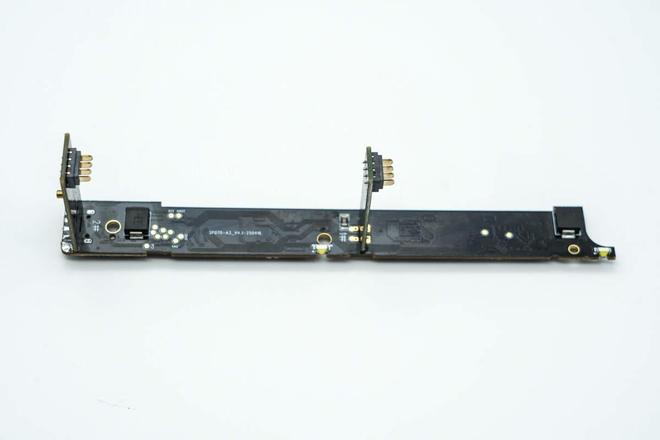

PCB主板正面焊接两块充电触点小板，此外设有两颗单向TVS瞬变抑制二极管。

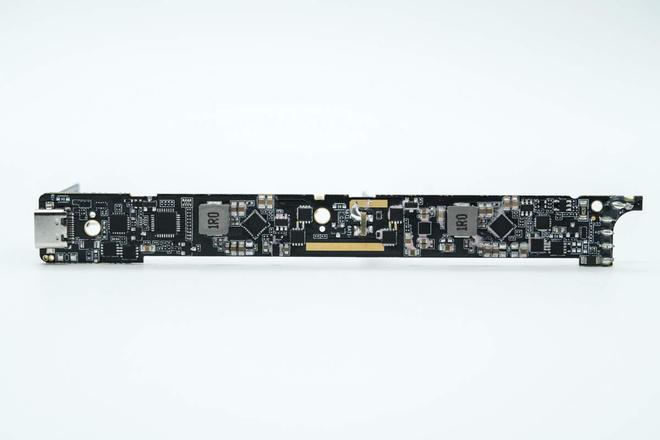

板子背面设有USB-C接口和线的控制器芯片以及两块电池的充电管理芯片等器件。

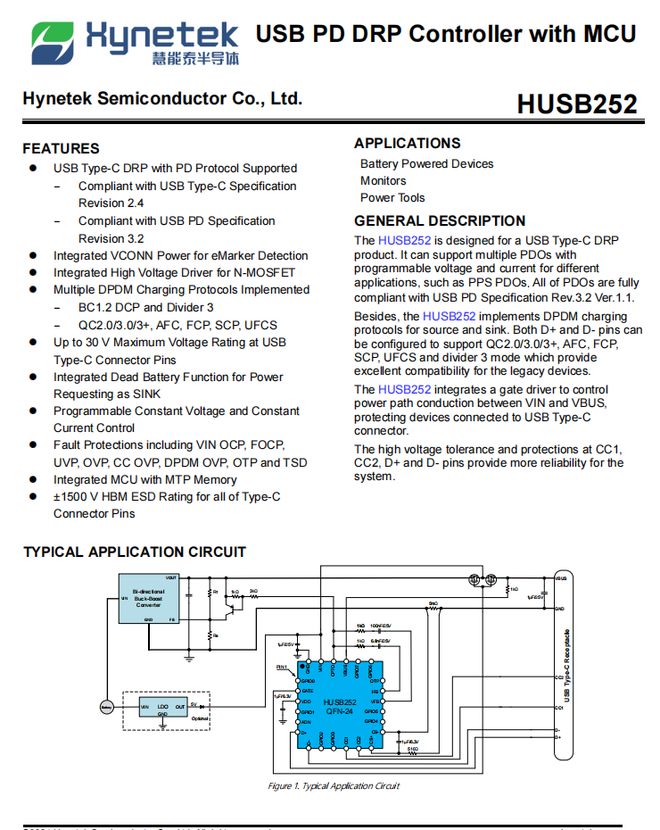

USB-C接口控制器来自慧能泰，型号HUSB252，这是一款专为USB Type-C双角色端口（DRP）产品设计的高集成度芯片，完全兼容USB PD 3.2 V1.1规范，支持可编程多档供电（PDO）及PPS可编程电源，满足不同设备的快充需求。
HUSB252集成了完整的DPDM充电协议，可智能识别并支持QC2.0/3.0/3+、AFC、FCP、SCP、UFCS等多种快充协议以及分压模式（divider 3），确保新旧设备的广泛兼容性。
HUSB252内置的栅极驱动器可精准控制VIN至VBUS的功率路径导通，配合CC1/CC2/D+/D-引脚的高耐压设计和多重保护机制，为Type-C接口提供安全可靠的充电解决方案，全面保障连接设备的安全。
希荻微HL7019是一款高度集成的开关模式锂离子电池充电管理芯片，内置功率MOSFET、电源路径管理模块、I²C接口以及USB OTG升压功能。该器件适用于单节或多节并联的锂离子/锂聚合物电池，广泛应用于手机、智能手机、平板电脑、移动电源及其他便携式设备领域。
其开关式架构配合低阻抗电源路径设计，可最大化充放电及升压效率，有效缩短电池充电时间，并在放电阶段延长电池使用寿命。

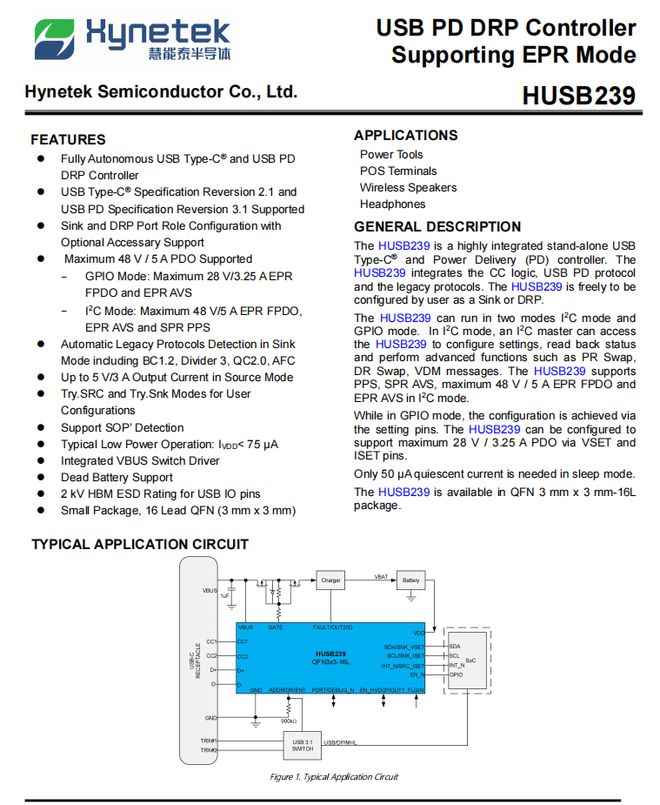

USB-C输出线控制器也是来自慧能泰，型号HUSB239，这是一款高度集成的独立式USB Type-C和电力传输（PD）控制器芯片，可灵活配置为受电端（Sink）或双角色端口（DRP）模式。
HUSB239集成了CC逻辑控制、USB PD协议及传统协议支持，提供I²C和GPIO两种工作模式：在I²C模式下，支持通过主机接口配置参数、读取状态及实现电源角色交换（PR Swap）、数据角色交换（DR Swap）等高级功能，同时兼容PPS可编程电源、SPR/EPR自适应电压调节，最高支持48V/5A EPR扩展功率输出。在GPIO模式下，则可通过VSET/ISET引脚配置最高28V3.25A的电源输出。
其睡眠模式下静态电流仅50μA，采用紧凑的QFN 3mm×3mm-16L封装，广泛适用于USB PD快充适配器、移动电源、笔记本电脑等便携设备的智能电源管理解决方案。
最后附上影石Insta360 X5多功能充电管家的核心器件清单，方便大家查阅。
影石Insta360 X5多功能充电管家采用USB-C接口供电，支持最高12V3A 36W PD输入，市面主流快充充电器均可为其供电。此外配置双电池槽以及USB-C输出线，可同时满足两块电池和影石Insta360 X5同时充电，大大提升充电效率，还能通过指示灯了解实时充电状态。
充电头网通过拆解了解到，产品采用双层壳体设计，抗冲击保护性更好。内部PCB板通过螺丝进行固定，通过填充导热凝胶以及覆盖铝板和导热垫实现散热。采用慧能泰HUSB252、HUSB239两款控制器实现USB-C接口输入以及USB-C线输出控制。电池充电管理采用希荻微HL7019方案，功率管均采用迪浦PTQ45P02。
